P4 练习

在 P4 安装完成后，P4 官方准备了 12 个练习，位于 ./tutorials/exercises 目录下。

1 练习一：基础转发

练习所在路径：./tutorials/exercises/basic

在这个练习中，将使用 P4 实现基本的 IPv4 数据包转发。通过完善提供的 basic.p4 文件，我们将实现以下逻辑：

更新源和目的 MAC 地址
递减 IP 报头中的 TTL 值
根据预定义规则转发数据包

最终在 Mininet 上使用胖树拓扑完成测试。

TTL

TTL（Time to Live）是IP数据包头中的一个字段，用于限制数据包在网络中的存活时间。每当数据包经过一个路由器时，TTL值会递减1。当TTL值减为0时，数据包会被丢弃，防止其在网络中无限循环。TTL的主要作用是提高网络的可靠性和效率。

1.1 介绍

已经写好的交换机将有个单一的表，控制平面将用静态规则填充该表。每条规则将 IP 地址映射到下一跳的 MAC 地址和输出端口。练习中已经定义了控制平面的规则，因此我们只需实现 P4 程序的数据平面逻辑。

使用的拓扑结构如下：

胖树拓扑

该程序基于 V1Model 架构，其源码位于 /usr/local/share/p4c/p4include/v1model.p4。在 basic.p4 中通过 #include <v1model.p4> 进行引用。

1.2 步骤一：运行初始代码

该程序最初会丢弃所有数据包。我们先编译初始的 basic.p4 并在 Mininet 中启动一个交换机以测试其行为。

在命令行执行：

shell

make run

这将会：

编译 basic.p4，
在 Mininet 中创建胖树拓扑并使用 P4 程序和表项配置所有交换机，
使用 pod-topo/topology.json 中列出的命令配置所有主机。

现在，我们能看到 Mininet 命令提示符。尝试在拓扑中的主机间进行 ping 操作：

shell

mininet> h1 ping h2
mininet> pingall

输入 exit 退出 Mininet 命令行。然后停止 Mininet：

shell

make stop

删除所有的 pcap、构建文件和日志：

shell

make clean

ping 不通是因为我们还没有完成转发功能，所有数据包都被丢弃了。

pcap

pcap（Packet Capture）是一种文件格式，用于存储网络数据包捕获的信息。通过使用pcap工具，网络分析人员可以记录和分析网络流量，查看数据包的内容和传输情况。

1.3 步骤二：实现 L3 转发

在 basic.p4 文件的 TODO 注释处实现缺失的逻辑。

完整的 basic.p4 包含下面几个部分：

以太网（ethernet_t）和 IPv4（ipv4_t）的报头类型定义。
TODO：以太网和 IPv4 的解析器。需要解析数据包的 ethernet_t 和 ipv4_t 字段。
丢包动作 mark_to_drop。
TODO：转发动作 ipv4_forward：
（1）设置下一跳的输出端口。
（2）使用下一跳的地址更新以太网目的地址。
（3）使用交换机的地址更新以太网源地址。（4）递减 TTL 值。
TODO：控制部分：
（1）一个表，用于读取 IPv4 目的地址并调用动作 drop 或者 ipv4_forward。
（2）一个 apply 块，应用该表。
TODO：一个反解析器，用于选择字段插入到传出数据包中。
一个包 package 的实例化。

一般来说，包还需要一个控件用于校验、验证和重新计算。但是这些对于该练习来说不是必需的，取而代之的是空控件的实例化。

L3 是 Layer 3 的简称，属于 OSI 模型中的一个层级，为网络层。网络层的主要功能是实现不同网络之间的数据包转发和路由。它使用 IP 地址来识别设备的位置，并负责数据包的寻址、路由选择和传输，确保数据能够从源设备正确送达目标设备。常见的 L3 协议包括 IPv4 和 IPv6。

1.4 步骤三：分析代码

分析一下初始的 basic.p4 代码。

1.4.1 文件头部

#include <core.p4>
#include <v1model.p4>

const bit<16> TYPE_IPV4 = 0x800;

首先引入了 P4 核心库和 V1 模型，随后定义了一个值为 0x800 常量 TYPE_IPV4 用于指示 IPv4 协议的数据包类型。

数据包类型标识

以太网帧中的一个字段，占用16位，通常用于标识以太网帧所承载的数据包类型。例如：

IPv4：0x0800
IPv6：0x86DD
ARP：0x0806

1.4.2 报头部分

typedef bit<9>  egressSpec_t;
typedef bit<48> macAddr_t;
typedef bit<32> ip4Addr_t;

header ethernet_t {
    macAddr_t dstAddr;
    macAddr_t srcAddr;
    bit<16>   etherType;
}

header ipv4_t {
    bit<4>    version;
    bit<4>    ihl;
    bit<8>    diffserv;
    bit<16>   totalLen;
    bit<16>   identification;
    bit<3>    flags;
    bit<13>   fragOffset;
    bit<8>    ttl;
    bit<8>    protocol;
    bit<16>   hdrChecksum;
    ip4Addr_t srcAddr;
    ip4Addr_t dstAddr;
}

struct metadata {
    /* empty */
}

struct headers {
    ethernet_t   ethernet;
    ipv4_t       ipv4;
}

定义了以下结构：

类型别名：
- egressSpec_t：指定的输出端口
- macAddr_t：MAC 地址
- ip4Addr_t：IPv4 地址
报头：
- ethernet_t：包含目的 MAC 地址、源 MAC 地址和数据包类型字段
- ipv4_t：包含 IPv4 协议的各种字段，如版本、报头长度、总长度等
结构体：
- metadata：元数据结构体
- headers：报头结构体，包含上述的以太网报头和 IPv4 报头。

1.4.3 解析器部分

parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {

    state start {
        /* TODO: add parser logic */
        transition accept;
    }
}

此处包含需要完善的逻辑，需要从数据包中提取出以太网报头和 IPv4 报头。使用以下代码替换 TODO 部分：

state start {
    packet.extract(hdr.ethernet);
    packet.extract(hdr.ipv4);
    transition accept;
}

1.4.4 验证校验和部分

control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
    apply {  }
}

用于计算校验和，以确保数据包在传输过程中未被损坏。

1.4.5 Ingress部分

control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {
    action drop() {
        mark_to_drop(standard_metadata);
    }

    action ipv4_forward(macAddr_t dstAddr, egressSpec_t port) {
        /*
            Action function for forwarding IPv4 packets.

            This function is responsible for forwarding IPv4 packets to the specified
            destination MAC address and egress port.

            Parameters:
            - dstAddr: Destination MAC address of the packet.
            - port: Egress port where the packet should be forwarded.

            TODO: Implement the logic for forwarding the IPv4 packet based on the
            destination MAC address and egress port.
        */
    }

    table ipv4_lpm {
        key = {
            hdr.ipv4.dstAddr: lpm;
        }
        actions = {
            ipv4_forward;
            drop;
            NoAction;
        }
        size = 1024;
        default_action = NoAction();
    }

    apply {
        /* TODO: fix ingress control logic
         *  - ipv4_lpm should be applied only when IPv4 header is valid
         */
        ipv4_lpm.apply();
    }
}

此处包含两个 TODO 待完成。先看看代码：

动作（actions）：
- drop：通过调用 mark_to_drop(standard_metadata) 丢包
- ipv4_forward：转发 IPv4 数据包到指定的目标 MAC 地址和端口
表（table）：包含动作 drop、ipv4_forward、NoAction，键为 hdr.ipv4.dstAddr 字段，其采用最长前缀匹配（lpm），表项最大数量为 1024，默认动作为 NoAction()。

完成第一个 TODO 部分：

action ipv4_forward(macAddr_t dstAddr, egressSpec_t port) {
    standard_metadata.egress_spec = port;
    hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
    hdr.ethernet.dstAddr = dstAddr;
    hdr.ipv4.ttl = hdr.ipv4.ttl - 1;
}

完成第二个 TODO 部分：

apply {
    if (hdr.ipv4.isValid()) {
        ipv4_lpm.apply();
    }
}

1.4.6 Egress部分

control MyEgress(inout headers hdr,
                 inout metadata meta,
                 inout standard_metadata_t standard_metadata) {
    apply {  }
}

Egress 的作用是执行在数据包即将离开设备时的处理逻辑。

1.4.7 计算校验和部分

control MyComputeChecksum(inout headers hdr, inout metadata meta) {
     apply {
        update_checksum(
            hdr.ipv4.isValid(),
            { hdr.ipv4.version,
              hdr.ipv4.ihl,
              hdr.ipv4.diffserv,
              hdr.ipv4.totalLen,
              hdr.ipv4.identification,
              hdr.ipv4.flags,
              hdr.ipv4.fragOffset,
              hdr.ipv4.ttl,
              hdr.ipv4.protocol,
              hdr.ipv4.srcAddr,
              hdr.ipv4.dstAddr },
            hdr.ipv4.hdrChecksum,
            HashAlgorithm.csum16);
    }
}

用于计算和更新IPv4头部的校验和。

1.4.8 反解析器部分

control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        /*
        Control function for deparser.

        This function is responsible for constructing the output packet by appending
        headers to it based on the input headers.

        Parameters:
        - packet: Output packet to be constructed.
        - hdr: Input headers to be added to the output packet.

        TODO: Implement the logic for constructing the output packet by appending
        headers based on the input headers.
        */
    }
}

主要用于构建输出数据包。补全 TODO 部分，将以太网报头和 IPv4 报头添加到输出数据包：

control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        packet.emit(hdr.ethernet);
        packet.emit(hdr.ipv4);
    }
}

1.5 步骤四：验证代码

在步骤三中代码已经完成全部的 TODO 部分的代码编写。输入 make run 并在出现的 Mininet 命令提示符后输入 pingall，此时所有主机间都能成功 ping 通。

1.6 完整代码

完整代码如下：

#include <core.p4>
#include <v1model.p4>

const bit<16> TYPE_IPV4 = 0x800;

typedef bit<9>  egressSpec_t;
typedef bit<48> macAddr_t;
typedef bit<32> ip4Addr_t;

header ethernet_t {
    macAddr_t dstAddr;
    macAddr_t srcAddr;
    bit<16>   etherType;
}

header ipv4_t {
    bit<4>    version;
    bit<4>    ihl;
    bit<8>    diffserv;
    bit<16>   totalLen;
    bit<16>   identification;
    bit<3>    flags;
    bit<13>   fragOffset;
    bit<8>    ttl;
    bit<8>    protocol;
    bit<16>   hdrChecksum;
    ip4Addr_t srcAddr;
    ip4Addr_t dstAddr;
}

struct metadata {}
struct headers {
    ethernet_t   ethernet;
    ipv4_t       ipv4;
}

parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {

    state start {
        packet.extract(hdr.ethernet);
        packet.extract(hdr.ipv4);
        transition accept;
    }

}

control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
    apply {}
}

control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {
    action drop() {
        mark_to_drop(standard_metadata);
    }

    action ipv4_forward(macAddr_t dstAddr, egressSpec_t port) {
        standard_metadata.egress_spec = port;
        hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
        hdr.ethernet.dstAddr = dstAddr;
        hdr.ipv4.ttl = hdr.ipv4.ttl - 1;
    }

    table ipv4_lpm {
        key = {
            hdr.ipv4.dstAddr: lpm;
        }
        actions = {
            ipv4_forward;
            drop;
            NoAction;
        }
        size = 1024;
        default_action = NoAction();
    }

    apply {
        if (hdr.ipv4.isValid()) {
            ipv4_lpm.apply();
        }
    }
}

control MyEgress(inout headers hdr,
                 inout metadata meta,
                 inout standard_metadata_t standard_metadata) {
    apply {}
}

control MyComputeChecksum(inout headers hdr, inout metadata meta) {
     apply {
        update_checksum(
            hdr.ipv4.isValid(),
            {
                hdr.ipv4.version,
                hdr.ipv4.ihl,
                hdr.ipv4.diffserv,
                hdr.ipv4.totalLen,
                hdr.ipv4.identification,
                hdr.ipv4.flags,
                hdr.ipv4.fragOffset,
                hdr.ipv4.ttl,
                hdr.ipv4.protocol,
                hdr.ipv4.srcAddr,
                hdr.ipv4.dstAddr
            },
            hdr.ipv4.hdrChecksum,
            HashAlgorithm.csum16
        );
    }
}

control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        packet.emit(hdr.ethernet);
        packet.emit(hdr.ipv4);
    }
}

V1Switch(
    MyParser(),
    MyVerifyChecksum(),
    MyIngress(),
    MyEgress(),
    MyComputeChecksum(),
    MyDeparser()
) main;

2 练习二：基础隧道

练习所在路径：./tutorials/exercises/basic_tunnel

在这个练习中，通过添加基础的隧道支持来增强 IP 路由器，使其能够封装 IP 数据包以实现自定义转发。

2.1 介绍

我们需要定义一种新的报头类型，以便封装 IP 数据包，并修改交换机代码，使其根据新的隧道报头决定目的端口。

新的报头类型需要包含一个协议 ID，指示被封装数据包的类型，以及一个目的 ID 用于路由。

要修改的代码文件为 basic_tunnel.p4，其内容为练习一的 IP 路由器代码。

2.2 步骤一：实现隧道

basic_tunnel.p4 文件还包含一些带有 TODO 标记的注释，提示了需要实现的功能。交换机将能够根据自定义封装头的内容进行转发，并在数据包中不存在封装头时执行正常的 IP 转发。

任务内容如下：

更新解析器，根据以太网报头中的 etherType 字段提取 myTunnel 报头或 ipv4 报头。与 myTunnel 报头对应的 etherType 为 0x1212。如果 proto_id == TYPE_IPV4，解析器还应在 myTunnel 报头后提取 ipv4 报头。
定义一个名为 myTunnel_forward 的新动作，该动作简单地将输出端口设置为控制平面提供的端口号。
定义一个名为 myTunnel_exact 的新表，该表对 myTunnel 报头的 dst_id 字段进行精确匹配。如果表中存在匹配，则调用 myTunnel_forward 动作，否则调用 drop 动作。
更新 MyIngress 控制块，在 myTunnel 报头有效时应用 myTunnel_exact 表。否则，在 ipv4 头部有效时调用 ipv4_lpm 表。
更新反解析器，按顺序添加以太网、myTunnel 和 ipv4 报头。

提示

反解析器只会在报头有效时添加该报头。头部的隐式有效性位在提取时由解析器设置，因此在此处无需检查头部的有效性。

为新定义的表添加静态规则，以确保交换机能够根据 dst_id 正确转发。需要将转发规则添加到 sX-runtime.json 文件中，该文件包含拓扑的端口配置以及主机 ID 的分配方式。

basic_tunnel-topo

2.3 步骤二：执行代码

运行命令：

shell

make run

这将会：

编译 basic_tunnel.p4
启动 Mininet，配置三个交换机 s1、s2、s3 组成三角形拓扑，并且分别连接主机 h1、h2、h3
三个主机的 IP 分别为 10.0.1.1、10.0.2.2、10.0.3.3

此时会进入 Mininet 命令提示符。分别为 h1、h2 打开终端：

shell

mininet> xterm h1 h2

每个主机都包含一个基于 Python 的通讯客户端和服务器。在 h2 的 xterm 终端中，启动服务器：

shell

./receive.py

先不使用隧道进行测试，在 h1 的 xterm 终端中，向 h2 发送一条消息：

shell

./send.py 10.0.2.2 "P4 is cool"

数据包在 h2 被接收到。数据包由以太网报头、IP 报头、TCP 报头和消息组成。

现在测试隧道，在 h1 的 xterm 终端中，向 h2 发送一条消息：

shell

./send.py 10.0.2.2 "P4 is cool" --dst_id 2

数据包在 h2 被接收到。数据包由以太网报头、隧道报头、IP 报头、TCP 报头和消息组成。

在 h1 的 xterm 终端中，发送一条消息：

shell

./send.py 10.0.3.3 "P4 is cool" --dst_id 2

虽然指定的 IP 地址是 h3 的地址，但是数据包会在 h2 被接收到。这是因为当数据包中包含 MyTunnel 报头时，交换机不再使用 IP 报头进行路由。

输入 exit 或按 Ctrl + D 关闭每个 xterm 窗口并退出 Mininet 命令行。

Python Scapy 本身并不支持我们自定义的 myTunnel 报头类型，P4 官方提供了一个名为 myTunnel_header.py 的文件，让 Scapy 支持自定义头部。

2.4 完整代码

#include <core.p4>
#include <v1model.p4>

const bit<16> TYPE_MYTUNNEL = 0x1212;
const bit<16> TYPE_IPV4     = 0x0800;

typedef bit<9>  egressSpec_t;
typedef bit<48> macAddr_t;
typedef bit<32> ip4Addr_t;

header ethernet_t {
    macAddr_t dstAddr;
    macAddr_t srcAddr;
    bit<16>   etherType;
}

header myTunnel_t {
    bit<16> proto_id;
    bit<16> dst_id;
}

header ipv4_t {
    bit<4>    version;
    bit<4>    ihl;
    bit<8>    diffserv;
    bit<16>   totalLen;
    bit<16>   identification;
    bit<3>    flags;
    bit<13>   fragOffset;
    bit<8>    ttl;
    bit<8>    protocol;
    bit<16>   hdrChecksum;
    ip4Addr_t srcAddr;
    ip4Addr_t dstAddr;
}

struct metadata {}
struct headers {
    ethernet_t   ethernet;
    myTunnel_t   myTunnel;
    ipv4_t       ipv4;
}

parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {

    state start {
        transition parse_ethernet;
    }

    state parse_ethernet {
        packet.extract(hdr.ethernet);
        transition select(hdr.ethernet.etherType) {
            TYPE_MYTUNNEL: parse_myTunnel;
            TYPE_IPV4: parse_ipv4;
            default: accept;
        }
    }

    state parse_myTunnel {
        packet.extract(hdr.myTunnel);
        transition select(hdr.myTunnel.proto_id) {
            TYPE_IPV4: parse_ipv4;
            default: accept;
        }
    }

    state parse_ipv4 {
        packet.extract(hdr.ipv4);
        transition accept;
    }

}

control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
    apply {}
}

control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {
    action drop() {
        mark_to_drop(standard_metadata);
    }

    action ipv4_forward(macAddr_t dstAddr, egressSpec_t port) {
        standard_metadata.egress_spec = port;
        hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
        hdr.ethernet.dstAddr = dstAddr;
        hdr.ipv4.ttl = hdr.ipv4.ttl - 1;
    }

    table ipv4_lpm {
        key = {
            hdr.ipv4.dstAddr: lpm;
        }
        actions = {
            ipv4_forward;
            drop;
            NoAction;
        }
        size = 1024;
        default_action = drop();
    }

    action myTunnel_forward(egressSpec_t port) {
        standard_metadata.egress_spec = port;
    }

    table myTunnel_exact {
        key = {
            hdr.myTunnel.dst_id: exact;
        }
        actions = {
            myTunnel_forward;
            drop;
        }
        size = 1024;
        default_action = drop();
    }

    apply {
        if (hdr.ipv4.isValid() && !hdr.myTunnel.isValid()) {
            ipv4_lpm.apply();
        }

        if (hdr.myTunnel.isValid()) {
            myTunnel_exact.apply();
        }
    }
}

control MyEgress(inout headers hdr,
                 inout metadata meta,
                 inout standard_metadata_t standard_metadata) {
    apply {}
}

control MyComputeChecksum(inout headers  hdr, inout metadata meta) {
     apply {
        update_checksum(
            hdr.ipv4.isValid(),
            {
                hdr.ipv4.version,
                hdr.ipv4.ihl,
                hdr.ipv4.diffserv,
                hdr.ipv4.totalLen,
                hdr.ipv4.identification,
                hdr.ipv4.flags,
                hdr.ipv4.fragOffset,
                hdr.ipv4.ttl,
                hdr.ipv4.protocol,
                hdr.ipv4.srcAddr,
                hdr.ipv4.dstAddr
            },
            hdr.ipv4.hdrChecksum,
            HashAlgorithm.csum16
        );
    }
}

control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        packet.emit(hdr.ethernet);
        packet.emit(hdr.myTunnel);
        packet.emit(hdr.ipv4);
    }
}

V1Switch(
    MyParser(),
    MyVerifyChecksum(),
    MyIngress(),
    MyEgress(),
    MyComputeChecksum(),
    MyDeparser()
) main;

3 练习三：P4Runtime

练习所在路径：./tutorials/exercises/p4runtime

3.1 介绍

本练习使用 P4Runtime 实现控制平面，向交换机发送流表项，以便在主机之间进行流量隧道传输。我们需要修改提供的 P4 程序和控制器脚本，以建立连接、推送 P4 程序、安装隧道入口规则，并读取隧道计数器。

P4 代码文件为 advanced_tunnel.p4，基于练习二中完成的 P4 程序，并增加了两个计数器（ingressTunnelCounter，egressTunnelCounter）和两个新动作（myTunnel_ingress，myTunnel_egress）。

我们将使用起始程序 mycontroller.py 和 p4runtime_lib 目录中的一些辅助库，创建在主机 1 和主机 2 之间进行流量隧道传输所需的表项。

3.2 步骤一：运行初始代码

初始代码在 mycontroller.py 的文件中。先编译源码文件，启动网络看看效果，使用 mycontroller.py 安装一些规则，并查看计数器 ingressTunnelCounter。

在 Shell 命令行中，执行：

shell

make

这将会：

编译 advanced_tunnel.p4
启动一个 Mininet 实例，包含三个交换机（s1，s2，s3）组成一个三角形拓扑，每个交换机分别各连了一个主机（h1，h2，h3）
给三台主机分别分配 IP 地址：10.0.1.1、10.0.2.2、10.0.3.3

此时会看到 Mininet 命令提示符。在 h1 和 h2 之间 ping 一下：

shell

mininet> h1 ping h2

因为交换机上没有规则，此时肯定是 ping 不同的。让 ping 命令在这个终端中运行。

新开一个 Shell 终端，运行初始代码：

shell

cd ~/tutorials/exercises/p4runtime
./mycontroller.py

这会把 advanced_tunnel.p4 程序安装到交换机上，并推送隧道入口规则。该程序每 2 秒打印一次隧道入口和出口计数器。此时可以看到 s1 的入口隧道计数器在增加：

text

s1 ingressTunnelCounter 100: 2 packets

其他的计数器保持为 0：

text

----- Reading tunnel counters -----
s1 MyIngress.ingressTunnelCounter 100: 2 packets (38416 bytes)
s2 MyIngress.egressTunnelCounter  100: 0 packets (0 bytes)
s2 MyIngress.ingressTunnelCounter 200: 0 packets (0 bytes)
s1 MyIngress.egressTunnelCounter  200: 0 packets (0 bytes)

按 Ctrl-C 停止 mycontroller.py。

目前交换机之间根据目标 IP 地址将流量映射到隧道中。需要我们做的是编写规则，根据隧道 ID 在交换机之间转发流量。

3.2.1 潜在问题

如果在运行 mycontroller.py 时看到以下错误消息，则表示一个或多个交换机上的 gRPC 服务器未运行。

text

p4@p4:~/tutorials/exercises/p4runtime$ ./mycontroller.py
...
grpc._channel._Rendezvous: <_Rendezvous of RPC that terminated with (StatusCode.UNAVAILABLE, Connect Failed)>

可以通过运行以下命令检查机器上哪些 gRPC 端口正在监听：

shell

sudo netstat -lpnt

最简单的解决办法就是 Ctrl-D 或者在 Mininet 命令提示符后面输入 exit，然后重新执行 make。

3.3 步骤二：实现隧道转发

mycontroller.py 文件是一个基本的控制平面，执行以下操作：

建立与交换机的 gRPC 连接来使用 P4Runtime 服务
将 P4 程序推送到每个交换机
为 h1 和 h2 之间的隧道写入相关规则
每 2 秒读取一次隧道入口和出口计数器

文件中包含标记为 TODO 的注释，提示了需要实现的功能。

主要任务是在 writeTunnelRules 函数中编写隧道转发规则，用来匹配隧道 ID 并将数据包转发到下一跳。

在这个练习中，需要使用到 p4runtime_lib 库中的一些类和方法。以下是库中每个文件的摘要：

helper.py
- 包含 P4InfoHelper 类，用来解析 p4info 文件
- 提供转换实体名称和 ID 的方法
switch.py
- 包含 SwitchConnection 类，创建 gRPC 客户端并建立与交换机的连接
- 调用 P4Runtime gRPC 服务
bmv2.py
- 包含 Bmv2SwitchConnection 类，扩展 SwitchConnections 并提供 BMv2 特定的设备负载，用来加载 P4 程序。
convert.py
- 用来将字符串和数字编码或者解码为字节串
- 在 helper.py 中调用

3.4 步骤三：运行完整代码

按照步骤一的操作。如果 Mininet 网络没关，只需要在第二个终端中运行以下命令：

shell

./mycontroller.py

如果代码正确，此时就可以在 Mininet 提示符中看到 ICMP 响应，同时所有计数器的值都在增加。

3.5 完整代码

import argparse
import os
import sys
from time import sleep

import grpc

sys.path.append(os.path.join(os.path.dirname(os.path.abspath(__file__)), '../../utils/'))
import p4runtime_lib.bmv2
import p4runtime_lib.helper
from p4runtime_lib.switch import ShutdownAllSwitchConnections

SWITCH_TO_HOST_PORT = 1
SWITCH_TO_SWITCH_PORT = 2


def writeTunnelRules(p4info_helper, ingress_sw, egress_sw, tunnel_id, dst_eth_addr, dst_ip_addr):
    table_entry = p4info_helper.buildTableEntry(
        table_name="MyIngress.ipv4_lpm",
        match_fields={ "hdr.ipv4.dstAddr": (dst_ip_addr, 32) },
        action_name="MyIngress.myTunnel_ingress",
        action_params={ "dst_id": tunnel_id })
    ingress_sw.WriteTableEntry(table_entry)
    print("Installed ingress tunnel rule on %s" % ingress_sw.name)

    table_entry = p4info_helper.buildTableEntry(
        table_name="MyIngress.myTunnel_exact",
        match_fields={ "hdr.myTunnel.dst_id": tunnel_id },
        action_name="MyIngress.myTunnel_forward",
        action_params={ "port": SWITCH_TO_SWITCH_PORT })
    ingress_sw.WriteTableEntry(table_entry)
    print("Installed transit tunnel rule on %s" % ingress_sw.name)

    table_entry = p4info_helper.buildTableEntry(
        table_name="MyIngress.myTunnel_exact",
        match_fields={ "hdr.myTunnel.dst_id": tunnel_id },
        action_name="MyIngress.myTunnel_egress",
        action_params={
            "dstAddr": dst_eth_addr,
            "port": SWITCH_TO_HOST_PORT
        })
    egress_sw.WriteTableEntry(table_entry)
    print("Installed egress tunnel rule on %s" % egress_sw.name)


def readTableRules(p4info_helper, sw):
    print('\n----- Reading tables rules for %s -----' % sw.name)
    for response in sw.ReadTableEntries():
        for entity in response.entities:
            entry = entity.table_entry
            table_name = p4info_helper.get_tables_name(entry.table_id)
            print('%s: ' % table_name, end=' ')
            for m in entry.match:
                print(p4info_helper.get_match_field_name(table_name, m.field_id), end=' ')
                print('%r' % (p4info_helper.get_match_field_value(m),), end=' ')
            action = entry.action.action
            action_name = p4info_helper.get_actions_name(action.action_id)
            print('->', action_name, end=' ')
            for p in action.params:
                print(p4info_helper.get_action_param_name(action_name, p.param_id), end=' ')
                print('%r' % p.value, end=' ')
            print()

def printCounter(p4info_helper, sw, counter_name, index):
    for response in sw.ReadCounters(p4info_helper.get_counters_id(counter_name), index):
        for entity in response.entities:
            counter = entity.counter_entry
            print("%s %s %d: %d packets (%d bytes)" % (
                sw.name, counter_name, index,
                counter.data.packet_count, counter.data.byte_count
            ))

def printGrpcError(e):
    print("gRPC Error:", e.details(), end=' ')
    status_code = e.code()
    print("(%s)" % status_code.name, end=' ')
    traceback = sys.exc_info()[2]
    print("[%s:%d]" % (traceback.tb_frame.f_code.co_filename, traceback.tb_lineno))

def main(p4info_file_path, bmv2_file_path):
    p4info_helper = p4runtime_lib.helper.P4InfoHelper(p4info_file_path)

    try:
        s1 = p4runtime_lib.bmv2.Bmv2SwitchConnection(
            name='s1',
            address='127.0.0.1:50051',
            device_id=0,
            proto_dump_file='logs/s1-p4runtime-requests.txt')
        s2 = p4runtime_lib.bmv2.Bmv2SwitchConnection(
            name='s2',
            address='127.0.0.1:50052',
            device_id=1,
            proto_dump_file='logs/s2-p4runtime-requests.txt')

        s1.MasterArbitrationUpdate()
        s2.MasterArbitrationUpdate()

        s1.SetForwardingPipelineConfig(p4info=p4info_helper.p4info, bmv2_json_file_path=bmv2_file_path)
        print("Installed P4 Program using SetForwardingPipelineConfig on s1")
        s2.SetForwardingPipelineConfig(p4info=p4info_helper.p4info, bmv2_json_file_path=bmv2_file_path)
        print("Installed P4 Program using SetForwardingPipelineConfig on s2")

        writeTunnelRules(p4info_helper, ingress_sw=s1, egress_sw=s2, tunnel_id=100, dst_eth_addr="08:00:00:00:02:22", dst_ip_addr="10.0.2.2")
        writeTunnelRules(p4info_helper, ingress_sw=s2, egress_sw=s1, tunnel_id=200, dst_eth_addr="08:00:00:00:01:11", dst_ip_addr="10.0.1.1")

        readTableRules(p4info_helper, s1)
        readTableRules(p4info_helper, s2)

        while True:
            sleep(2)
            print('\n----- Reading tunnel counters -----')
            printCounter(p4info_helper, s1, "MyIngress.ingressTunnelCounter", 100)
            printCounter(p4info_helper, s2, "MyIngress.egressTunnelCounter", 100)
            printCounter(p4info_helper, s2, "MyIngress.ingressTunnelCounter", 200)
            printCounter(p4info_helper, s1, "MyIngress.egressTunnelCounter", 200)

    except KeyboardInterrupt:
        print(" Shutting down.")
    except grpc.RpcError as e:
        printGrpcError(e)

    ShutdownAllSwitchConnections()

if __name__ == '__main__':
    parser = argparse.ArgumentParser(description='P4Runtime Controller')
    parser.add_argument('--p4info', help='p4info proto in text format from p4c', type=str, action="store", required=False, default='./build/advanced_tunnel.p4.p4info.txt')
    parser.add_argument('--bmv2-json', help='BMv2 JSON file from p4c', type=str, action="store", required=False, default='./build/advanced_tunnel.json')
    args = parser.parse_args()

    if not os.path.exists(args.p4info):
        parser.print_help()
        print("\np4info file not found: %s\nHave you run 'make'?" % args.p4info)
        parser.exit(1)
    if not os.path.exists(args.bmv2_json):
        parser.print_help()
        print("\nBMv2 JSON file not found: %s\nHave you run 'make'?" % args.bmv2_json)
        parser.exit(1)
    main(args.p4info, args.bmv2_json)

4 练习四：显式拥塞通知

练习所在路径：./tutorials/exercises/ecn

4.1 介绍

当前练习的目标是通过实现显式拥塞通知（ECN，Explicit Congestion Notification）来扩展基本的 L3 转发。

ECN 允许在不丢弃数据包的情况下进行网络拥塞的端到端通知。如果终端主机支持 ECN，它会在 ipv4.ecn 字段中放置值 1 或 2。对于这样的数据包，每个交换机在队列大小超过阈值时，可以将该值更改为 3。接收方将该值复制给发送方，发送方可以降低发送速率。

IPv4 的 ECN 字段

用于在网络中实现拥塞控制。其作用如下：

拥塞指示：ECN 字段可以标识网络中的拥塞状态，而无需丢弃数据包。当网络设备（如交换机）检测到队列长度超过预设阈值时，可以在数据包的 ECN 字段中设置特定值，以指示拥塞情况。
支持流量调节：接收方在接收到标记为拥塞的数据包后，可以通知发送方（例如通过 TCP ACK），从而让发送方降低发送速率。这种机制帮助避免进一步的拥塞，保持网络性能。
提高网络效率：通过使用 ECN，网络可以在拥塞发生时采取措施，而不是丢弃数据包，从而减少重传次数，提高整体数据传输效率。

ECN字段通常包含以下值：

0：未标记
1 或 2：表示支持ECN
3：表示检测到拥塞

练习已经定义了路由的控制平面规则，我们只需实现 P4 程序的数据平面逻辑。

4.2 步骤一：运行初始代码

该目录包含一个 P4 程序 ecn.p4，它实现了 L3 转发。我们需要扩展它，正确设置 ECN 位。

在此之前，先编译不完整的 ecn.p4，并在 Mininet 中启动一个网络测试其行为。

在 Shell 中执行：

shell

make

这将会：

编译 ecn.p4

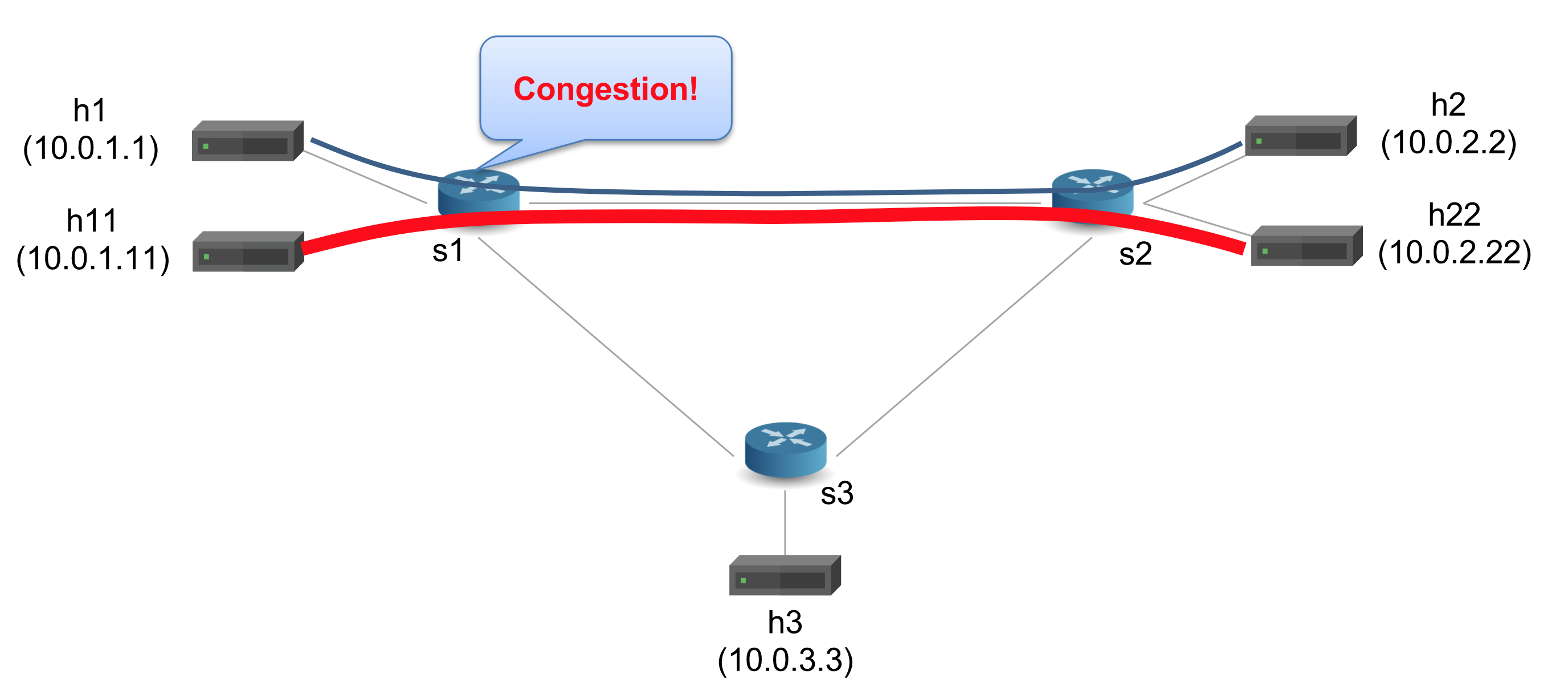

启动一个 Mininet 的实例，创建三个交换机（s1、s2、s3）组成三角形拓扑，创建五个主机，其中 h1 和 h11 连接在 s1 上，h2 和 h22 连接在 s2 上，h3 连接在 s3 上。
主机 IP 的格式为 10.0.<Switchid>.<hostID>
控制平面根据 sx-runtime.json 在各个交换机中配置 P4 表。

从 h1 到 h2 发送低速流量，同时从 h11 到 h22 发送高速 iperf 流量。s1 和 s2 之间的链路在这两种流量之间是共享的，并且由于我们在 topology.json 中将其带宽减少到 512kbps。如果我们在 h2 捕获数据包，应当要看到正确的 ECN 值。

此时能看到 Mininet 命令提示符，分别为 h1、h11、h2、h22 打开终端：

shell

mininet> xterm h1 h11 h2 h22

在 h2 的 XTerm 里，启动捕获数据包的服务器：

shell

./receive.py

在 h22 的 XTerm 中，启动 iperf UDP 服务器：

shell

iperf -s -u

在 h1 的 XTerm 中，使用 send.py 每秒发送一个数据包到 h2，持续 30 秒：

shell

./send.py 10.0.2.2 "P4 is cool" 30

消息“P4 is cool”将在 h2 的 xterm 中收到。

在 h11 的 XTerm 中，启动 iperf 客户端，持续发送数据 15 秒：

shell

iperf -c 10.0.2.22 -t 15 -u

在 h2 中，字段 ipv4.tos（DiffServ+ECN）始终为 1。
输入 exit 以关闭 XTerm 窗口。

ipv4.tos

字段 ipv4.tos 是 IPv4 头部中的“Type of Service”（服务类型）字段，它用于指示数据包的优先级和处理要求。在 ECN 和 DiffServ 的上下文中，它通常用于控制流量的拥塞和服务质量（QoS）。

DiffServ：通过不同的值来区分不同的服务等级，以便网络可以根据流量类型采取不同的处理措施。
ECN：在此字段中，特定位用于表示拥塞通知。

当 ipv4.tos 字段的值为 1 时，表示数据包被标记为需要特定的服务处理，通常与 ECN 或其他网络策略相关。

该练习的任务是扩展 ecn.p4 中的代码，设置 ECN 标志。

4.3 步骤二：实现 ECN

首先需要修改报头 ipv4_t，将 TOS 字段拆分为 DiffServ 和 ECN 字段。记得更新相应的校验和块。然后，在出口控制块中，我们必须将队列长度与 ECN_THRESHOLD 进行比较。如果队列长度超过阈值，ECN 标志将被设置。请注意，此逻辑仅在原始 ECN 设置为 1 或 2 的终端主机上有效。

完整的 ecn.p4 将包含以下组成部分：

报头类型定义：以太网（ethernet_t）和 IPv4（ipv4_t）。
解析器：用来解析以太网和 IPv4 数据包。
丢包动作：mark_to_drop()。
转发动作（ipv4_forward）：
（1）设置下一跳的出口端口。
（2）更新以太网目标地址为下一跳的地址。
（3）更新以太网源地址为交换机的地址。
（4）递减TTL。
出口控制块：检查 ECN 和 standard_metadata.enq_qdepth 并设置 ipv4.ecn。
反解析器：选择插入到输出数据包中的字段顺序。

4.4 运行完整代码

按照步骤一进行操作。当来自 h1 的消息发送到 h2 时，可以看到 tos 值在队列增加时从 1 变为 3。当 iperf 结束，队列减少时，tos 可能会变回 1。

为了方便跟踪 tos 值，在 h2 上运行以下命令将输出重定向到文件：

shell

./receive.py > h2.log

然后，在另一个窗口中，使用命令 grep tos h2.log 只打印 tos 值：

text

     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x3
     tos       = 0x3
     tos       = 0x3
     tos       = 0x3
     tos       = 0x3
     tos       = 0x3
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1
     tos       = 0x1

P4 练习 ​

1 练习一：基础转发 ​

1.1 介绍 ​

1.2 步骤一：运行初始代码 ​

1.3 步骤二：实现 L3 转发 ​

1.4 步骤三：分析代码 ​

1.4.1 文件头部 ​

1.4.2 报头部分 ​

1.4.3 解析器部分 ​

1.4.4 验证校验和部分 ​

1.4.5 Ingress部分 ​

1.4.6 Egress部分 ​

1.4.7 计算校验和部分 ​

1.4.8 反解析器部分 ​

1.5 步骤四：验证代码 ​

1.6 完整代码 ​

2 练习二：基础隧道 ​

2.1 介绍 ​

2.2 步骤一：实现隧道 ​

2.3 步骤二：执行代码 ​

2.4 完整代码 ​

3 练习三：P4Runtime ​

3.1 介绍 ​

3.2 步骤一：运行初始代码 ​

3.2.1 潜在问题 ​

3.3 步骤二：实现隧道转发 ​

3.4 步骤三：运行完整代码 ​

3.5 完整代码 ​

4 练习四：显式拥塞通知 ​

4.1 介绍 ​

4.2 步骤一：运行初始代码 ​

4.3 步骤二：实现 ECN ​

4.4 运行完整代码 ​

P4 练习

1 练习一：基础转发

1.1 介绍

1.2 步骤一：运行初始代码

1.3 步骤二：实现 L3 转发

1.4 步骤三：分析代码

1.4.1 文件头部

1.4.2 报头部分

1.4.3 解析器部分

1.4.4 验证校验和部分

1.4.5 Ingress部分

1.4.6 Egress部分

1.4.7 计算校验和部分

1.4.8 反解析器部分

1.5 步骤四：验证代码

1.6 完整代码

2 练习二：基础隧道

2.1 介绍

2.2 步骤一：实现隧道

2.3 步骤二：执行代码

2.4 完整代码

3 练习三：P4Runtime

3.1 介绍

3.2 步骤一：运行初始代码

3.2.1 潜在问题

3.3 步骤二：实现隧道转发

3.4 步骤三：运行完整代码

3.5 完整代码

4 练习四：显式拥塞通知

4.1 介绍

4.2 步骤一：运行初始代码

4.3 步骤二：实现 ECN

4.4 运行完整代码
