A Lightweight Scheme of Active-Port-Aware Monitoring in Software-Defined Networks ​

发表期刊：IEEE Transactions on Network and Service Management
发表时间：17 March 2021
DOI：10.1109/TNSM.2021.3066273

1 研究背景与动机 ​

  • SDN 监控的挑战
    SDN 通过解耦控制平面与数据平面，实现了网络的可编程性与集中控制。然而，为了让控制器能够及时、准确地了解全网流量状况，就必须不断地从各交换机轮询端口/流表统计数据，这既消耗网络带宽又增加计算开销，在大规模或多租户网络下显得尤为沉重和低效。
  • 现有方法的不足
    流量监控方案大致分为：基于流的监控（开销随流表条目数线性增长）、采样监控（需要专门硬件或带宽）、以及被动监听（如 FlowSense，依赖流过期消息）。这些方案或多或少都无法在低开销与高精度间进行灵活平衡。

2 APAM 总体框架 ​

论文提出了主动端口感知监控（APAM，Active‑Port Aware Monitoring）机制，核心思路是：

  1. 仅监控活跃端口：即当前已被流表项使用的端口，避免对空闲或不关心的链路重复轮询。
  2. 按端口利用率自适应地调整轮询间隔：将活跃端口按利用率分入不同监控区间，利用率高则轮询频率高，利用率低则延长间隔，以减少不必要的控制消息。

2.1 架构集成 ​

APAM 作为 SDN 控制器（如 Ryu）中的一个微服务，通过南向接口获取流表、端口统计和网络拓扑，向上为各种 SDN 应用（如负载均衡、切片管理）提供轻量化的全局流量视图。

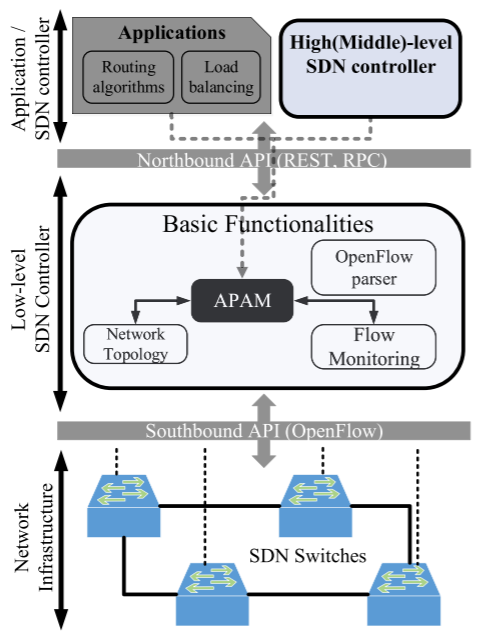

SDN architecture and framework.架构和框架图

3 关键技术细节 ​

3.1 活跃端口的检索 ​

控制器定期或在流表变更事件触发时，解析各交换机上的流表项，识别出所有含有 output_port 动作的端口，统称为活跃端口。

检索活动端口的伪代码如下：

pseudo
for switch in switches do
    flow_rules = Fetch flow rules in switch
    for flow_rule in flow_rules do
        condition = there is an 'output_port' action in flow_rule
        if condition and output_port != controller_port then
            active_ports[switch].append(output_port)
        end if
    end for
end for

3.2 监控端口的选择 ​

为了避免对同一链路的双重计数，APAM 将活跃端口分为：

  • 网络端口（连接到其他交换机）
  • 终端端口（连接到主机或终端）

对于网络端口，APAM 会在链路两端只选取一侧进行监控，并尽量将监控任务均匀分配给活跃端口数较少的交换机，以平衡负载。

选择端口的伪代码如下：

pseudo
/** Term
 * * port_an = an active network port
 * * port_at = an active terminal port
 */

active_network_ports = find active network ports from active_ports
N = CountActivePorts(active_ports)
sorted_switches = Sort(switches, ascending, N)
while N != 0 do
    for switch in sorted_switches do
        N_switch = CountActivePorts(active_network_ports[switch])
        if N_switch != 0 then
            port_an = find a active network port which its neighbor switch has the most number of active ports
            if port_an is not monitored by other switches then
                monitoring_active_ports.append(port_an)
            end if
            active_network_ports[switch].pop(port_an)
        end if
    end for
end while

active_terminal_ports = find active terminal ports from active_ports
for port_at in active_terminal_ports do
    monitoring_active_ports.append(port_at)
end for

3.3 分区自适应监控 ​

将监控端口根据带宽利用率分入 N 个区间，每个区间有固定的阈值和轮询间隔：

tholdSi=iNSi,i=1,2,…,NSi,intvlSi=intvlmax−tholdSi⋅(intvlmax−intvlmin).

端口利用率上升时，它会逐级进入更高区间，从而缩短轮询间隔；利用率下降则回退至更低区间，以降低开销。

3.4 动态管理与切换 ​

流表变更（如增、删、改）时，APAM 可采用内置更新或事件驱动更新两种模式，分别以定期拉取或即时推送方式同步活跃端口列表。

当 APAM 的监控开销（消息数/秒）超过传统全网轮询方式时，会自动退回到常规全端口轮询，避免额外负担。

4 性能评估亮点 ​

4.1 监控间隔自适应 ​

在单链路测试中，随着链路利用率从 0% 增加到 80%，APAM 能将平均轮询间隔从 5.5s 缩短到不到 1s，保持高精度同时节省带宽。

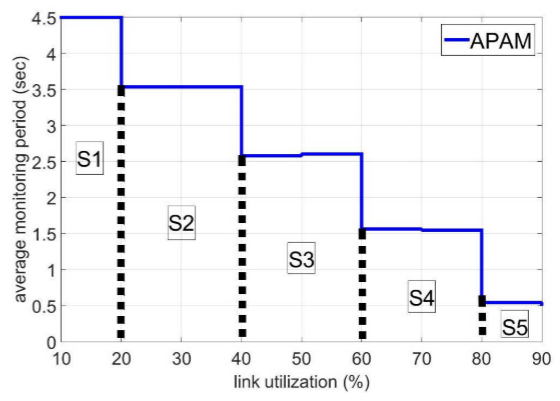

Average port monitoring period versus link utilization.平均端口监控周期与链路利用率

4.2 全网可扩展性 ​

在 36 台交换机、100 端口的大规模 Mininet 拓扑中，仅监控 10% 活跃端口时，APAM 的监控消息比传统轮询减少超过 80%，且可根据链路拥塞集中监控热点链路。

4.3 响应性与鲁棒性 ​

对短时冲击流量（spike）具有良好捕获能力：背景流量越高（即 APAM 进入高频监控区间），对 spike 流量的检测延迟越低、峰值捕获率越高。

事件驱动更新相比定期拉取，能将活跃端口更新延迟从平均 3.7s 降至 <0.1s。

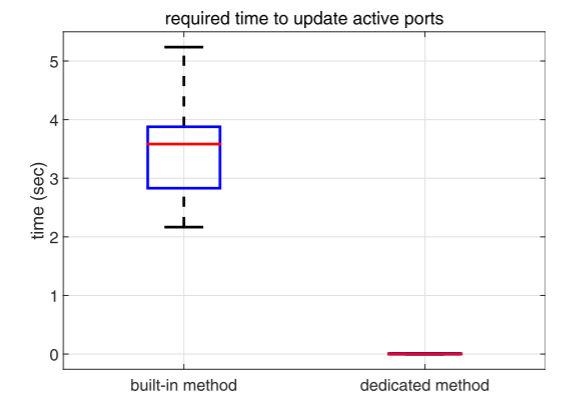

Required time to update active ports.更新活动端口的耗时

5 结论与应用前景 ​

APAM 通过 只监控活跃端口 + 利用率自适应轮询 双重机制，成功在 SDN 网络中实现了低开销与高精度的平衡。其轻量化、易集成的特点，使其可直接部署于商业 SDN 控制器（如基于 Ryu、ONOS、OpenDaylight），并为负载均衡、切片管理、拥塞控制等上层应用提供更为及时、经济的全局流量视图。

BibTeX 格式引用 ​

BibTeX
@ARTICLE{APAM,
  author={Oh, Bong-Hwan and Vural, Serdar and Wang, Ning},
  journal={IEEE Transactions on Network and Service Management},
  title={A Lightweight Scheme of Active-Port-Aware Monitoring in Software-Defined Networks},
  year={2021},
  volume={18},
  number={3},
  pages={2888-2901},
  doi={10.1109/TNSM.2021.3066273}
}
