P4-Based Proactive Monitoring Scheme in Software-Defined Networks

发表期刊：IEEE Transactions on Network and Service Management
发表时间：06 August 2024
DOI：10.1109/TNSM.2024.3439472

总体来看，这篇论文利用 P4 的可编程特性，提出了一种创新的主动监控机制，既提高了监控效率，又降低了网络管理的开销，为 SDN 环境下的流量监控提供了新的思路和解决方案。

1 研究背景与动机

传统的 SDN 中，控制器通常采用基于轮询（polling）的方式来采集各交换机上的流量统计数据。这种方式虽然简单易用，但存在两个主要缺陷：

• 监控负担集中在控制器上: 控制器需要定期发送请求，并处理所有交换机返回的统计数据。
• 性能与开销之间的权衡问题: 为了保证监控的准确性，轮询频率必须较高，这会带来大量控制消息，从而消耗网络和计算资源。

随着 P4 语言的发展，数据平面变得可编程，支持自定义处理逻辑。这为网络监控提供了全新的思路，即利用交换机本身主动检测并上报监控信息，从而减轻控制器的负担。

2 PPM 方案的基本思想

论文提出了一种基于 P4 的主动监控方案（P4-based Proactive Monitoring，简称 PPM），其主要思想是：

• 主动上报: 当交换机上某一流的监控指标（例如累计字节数或数据包数）达到预设的监控阈值（例如监控周期 prd_m）时，交换机主动将监控数据上报给控制器，而不再依赖控制器周期性地轮询。
• 动态控制: 控制器可以根据实际网络情况动态调整各个流的监控阈值，从而在监控准确性与系统开销之间做出平衡。
• 分布式负载: 通过将监控计算任务下放到数据平面（即交换机），有效分散了原本集中在控制器上的监控管理压力。

3 PPM 方案的实现机制

论文中对 PPM 的实现主要分为三个部分：

3.1 数据平面中监控数据的采集与阈值设置

• 采集信息: 在每个流规则中，可以根据需要采集诸如累计字节数、累计数据包数等监控信息。监控信息的采集嵌入到流规则的动作中。
• 监控阈值（thld_m）: 文中以监控周期（prd_m）为例，作为判断是否需要上报监控信息的阈值。当流中经过的数据包触发时，交换机会检查自上次上报以来经过的时间间隔是否超过了 prd_m，若超过则触发上报动作。

算法 1：通过监控阈值（prd_m）收集监控信息

/* P4 伪代码 */
#include <v1model.p4>

// Nreg 是监控的流的数量
register<bit<32>>(Nreg) ppm_byte;
register<bit<32>>(Nreg) ppm_pkt;
register<bit<48>>(Nreg) ppm_timestamp;  // 监控间隔的时间戳

control Ingress(hdr,meta, standard_metadata) {
    action ppm_flow_action(flow_num, prdm) {
        // 对流的其他操作
        ...

        /* === 下面是与 PPM 相关的操作 === */
        // 收集监控信息
        tmp_byte = ppm_byte.Read(flow_num);
        tmp_pkt = ppm_pkt.Read(flow_num);
        tmp_byte += standard_metadata.packet_length;
        tmp_pkt += 1;
        ppm_byte.Write(flow_num, tmp_byte);
        ppm_pkt.Write(flow_num, tmp_pkt);
        // 计算时间间隔
        tmp_stamp = ppm_timestamp.Read(flow_num);
        tmp_now = standard_metadata.ingress_global_timestamp;
        time_intvl = tmp_now - tmp_stamp;
        // 监控信息的发送条件
        if(prdm > 0 && time_intvl >= prdm) {
            send_ppm_pkt=flow_num;
            meta.flow_num, meta.bytes, meta.pkts = flow_num, tmp_byte, tmp_pkt;
        }
    }

    action forward_ppm_pkt() {
        now = standard_metadata.ingress_global_timestamp;
        ppm_timestamp.Write(flow_num, now);
        // 生成克隆数据包
        clone_preserving_field_list(CloneType, MIRROR_SESSION, meta);
    }

    table flow_table {
        key = {
            ...
        }
        action = {
            ppm_flow_action;
            ...
        }
    }

    apply {
        if (condition enabling 'flow_table') {
             flow_table.apply();
        }
        if (send_ppm_pkt > 0) {
            forward_ppm_pkt() Or forwardingPPM_digest()
        }
    }
}

3.2 主动上报监控信息

上报机制有两种实现方式：

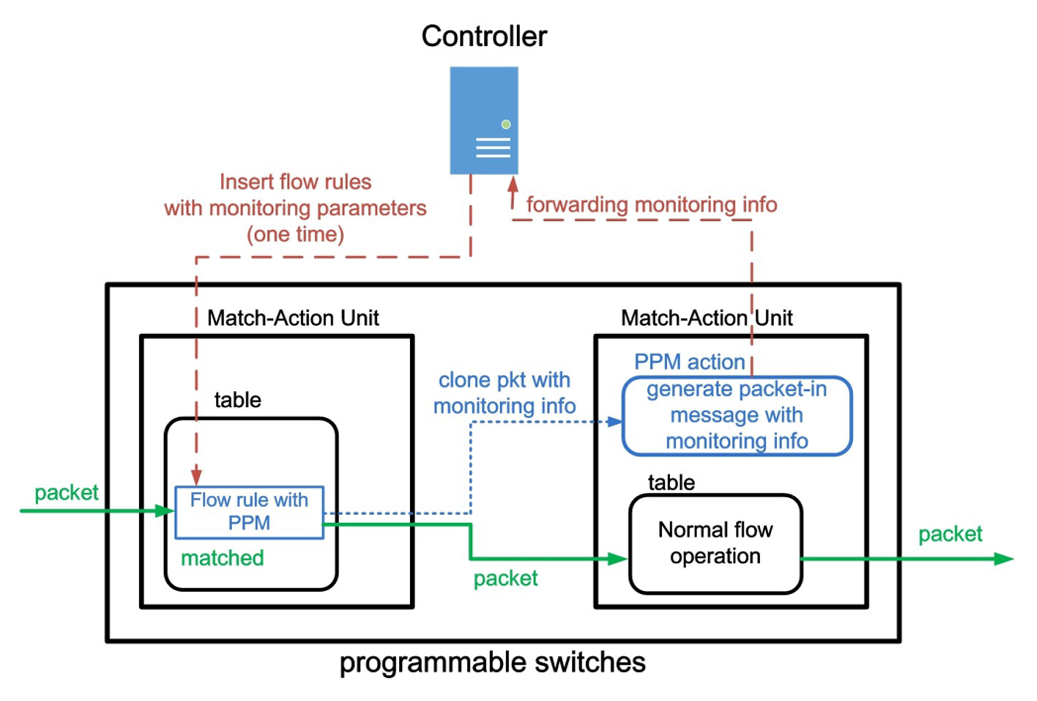

• 克隆数据包方式: 当监控条件满足时，交换机会克隆出一份数据包，这个数据包中包含了监控元数据（如流编号、累计字节和数据包数等），随后通过专门定义的 PPM 头部格式上报给控制器。图 2 和算法 2 描述了这一过程。

图 2. PPM 内部过程（克隆数据包）。

算法 2：发送监控信息到控制器（克隆数据包）

/* P4 伪代码 */

header PPM_header {
    bit<16> protocol;
    bit<8>  reserved;
    bit<8>  length;
    bit<32> flow_num;
    bit<32> bytes;
    bit<32> pkts;
}

control Egress(hdr, meta, standard_metadata) {

    // 下面的动作是创建 PPM 数据包报头
    action PPM_header(meta) {
        egress_port = CONTROL_PORT;
        PPM_header.protocol = PROTO_PPM;
        PPM_header.length = LENGTH_PPM;
        PPM_header.flow_num = meta.flow_num;
        PPM_header.bytes = meta.bytes;
        PPM_header.pkts = meta.pkts;
        PPM_header.setValid();  // enable PPM header
    }

    apply {
        ...  // 其他出口操作

        if (packet is a clone packet for PPM) {
            PPM_header(meta);
        }
    }

}

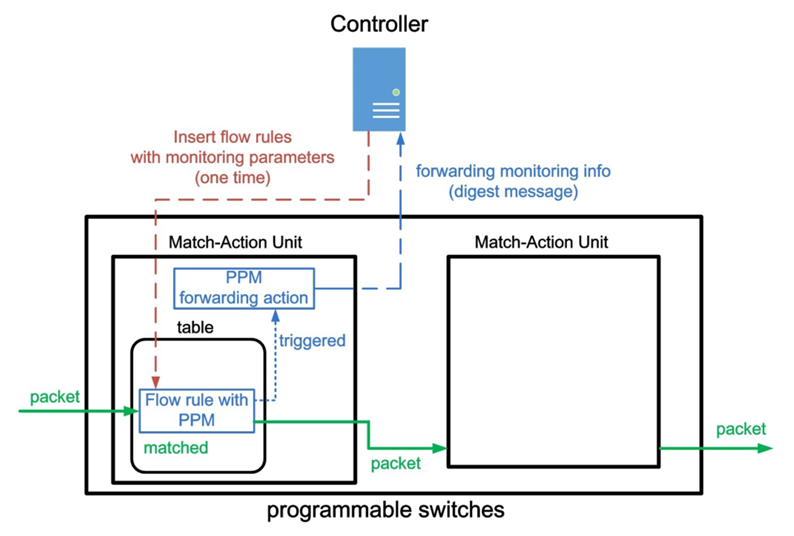

• Digest 消息方式: 另一种方法是直接生成一个 Digest 消息，消息中携带监控信息，通过 P4Runtime 接口上报给控制器（见算法 3）。这种方式相比克隆数据包更为轻量，适用于只需上报数据而不影响转发的场景。

图 4. PPM 内部过程（digest 消息）。

算法 3：发送监控信息到控制器（Digest 消息）

/* P4 伪代码 */

struct PPM_digest {
    bit<16> protocol;
    bit<8>  reserved;
    bit<8>  length;
    bit<32> flow_num;
    bit<32> bytes;
    bit<32> pkts;
}

// 下面的动作是向控制器发送摘要信息
action forwardingPPM_digest() {
    now = standard_metadata.ingress_global_timestamp;
    ppm_timestamp.Write(meta.flow_num, now);

    PPM_digest PPM_msg;
    PPM_msg.protocol = PROTO_PPM;
    PPM_msg.length = LENGTH_PPM;
    PPM_msg.flow_num = meta.flow_num;
    PPM_msg.bytes = meta.bytes;
    PPM_msg.pkts = meta.pkts;
    digest<PPM_digest>(1, PPM_msg);  // 发送摘要信息
}

3.3 控制器端的处理

• 控制器在启用 PPM 后，会在对应流规则中标记上监控参数（如 thld_m 和 flow_num）。
• 当接收到来自交换机的 PPM 消息时，控制器需要解析 PPM 头部或 Digest 消息，根据监控数据进行相应的管理操作。
• 控制器还可以选择采用纯 PPM、传统轮询或两者结合的混合方式，以达到更全面的监控效果（如图 5 所示）。

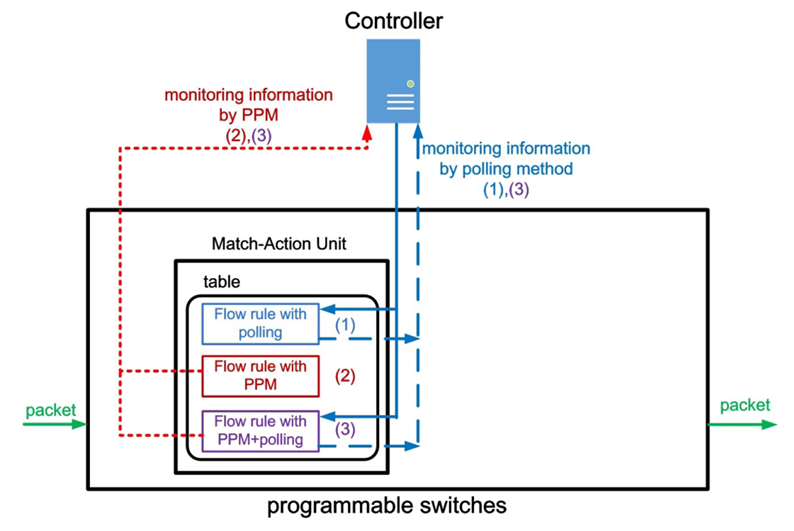

图 5. PPM 和基于轮询的方法结合。

4 性能评估与实验结果

实验环境：

• 硬件：
  • i7-1165G7 @ 2.80GHz
  • 16GB of RAM
• 软件：
  • 虚拟机：64-bit Ubuntu 20.04
  • P4 版本：P4₁₆
  • 交换机架构：V1Model
  • 可编辑交换机：BMv2 软件交换机
  • 仿真网络：Mininet
  • 流量生成：Scapy、iPerf

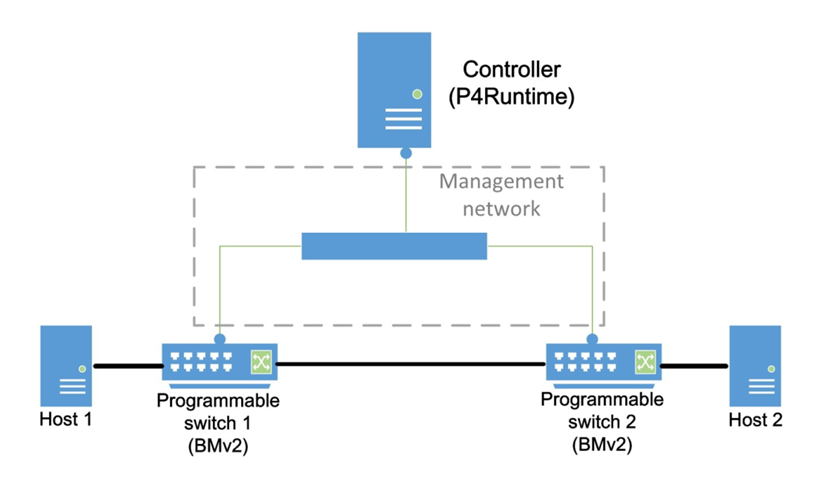

  • 网络拓扑：1 个控制器、2 个 BMv2 交换机、2 个主机，如图 6 所示。

图 6. 实验环境：网络拓扑。

论文通过实验验证了 PPM 方案的有效性，主要包括以下几个方面：

4.1 监控性能

• 监控周期准确性: 实验表明，当流量匹配频繁时，PPM 能严格按照设定的监控周期（prd_m）上报信息；在流量间隔较长的情况下，上报时间会受到流量匹配事件的影响。
• 初始流量检测时间: PPM 能在毫秒级别内检测到新流的到来，与传统轮询相比响应更快。

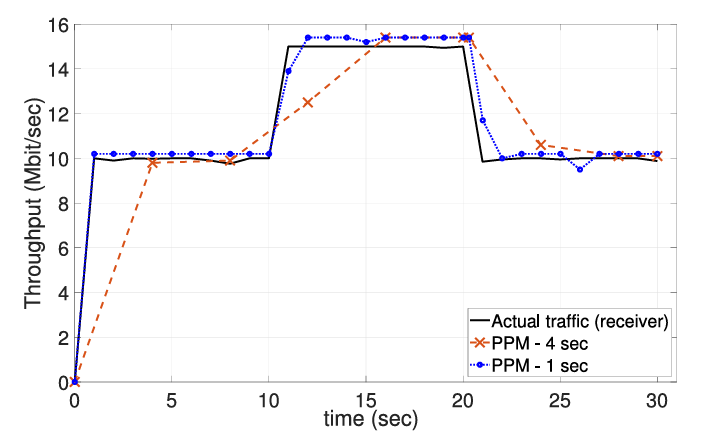

• 对吞吐量的监控能力: 使用 iPerf 生成可变的 UDP 流量（10-15 Mbps），流量的数据包大小为 1512 字节。流量从主机 1 转发到主机 2，持续 30 秒。结果如图 10 所示：

  图 10. 监控吞吐量。

4.2 监控开销

• 减少控制消息: 由于不需要周期性请求，PPM 显著减少了控制消息的数量和传输的字节数。如图 13 和图 14 所示。

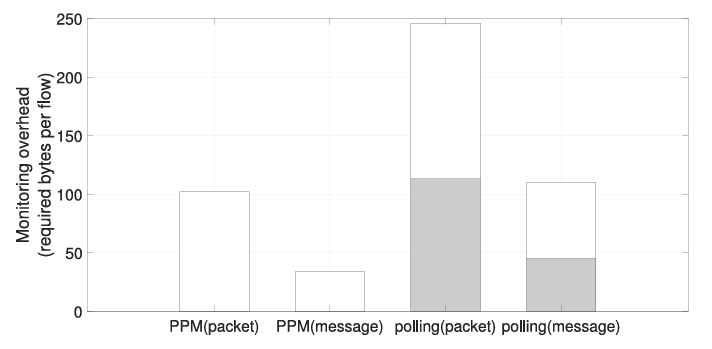

  图 13. Required bytes to retrieve monitoring information per flow.

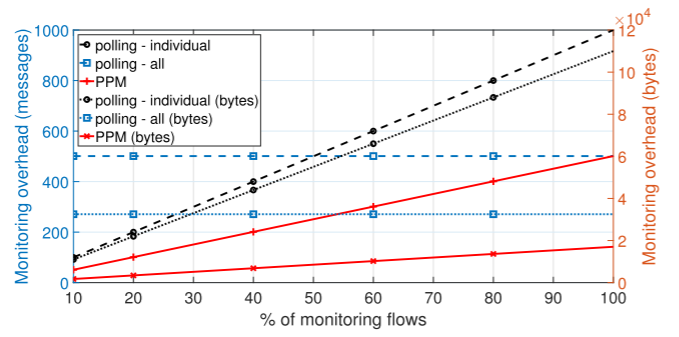

  图 14. 监控的流的比例产生的开销。

• 动态调整: PPM 能根据实际流量情况动态减少在无流量时段的不必要监控开销，从而进一步降低总体监控负担。如下图所示。

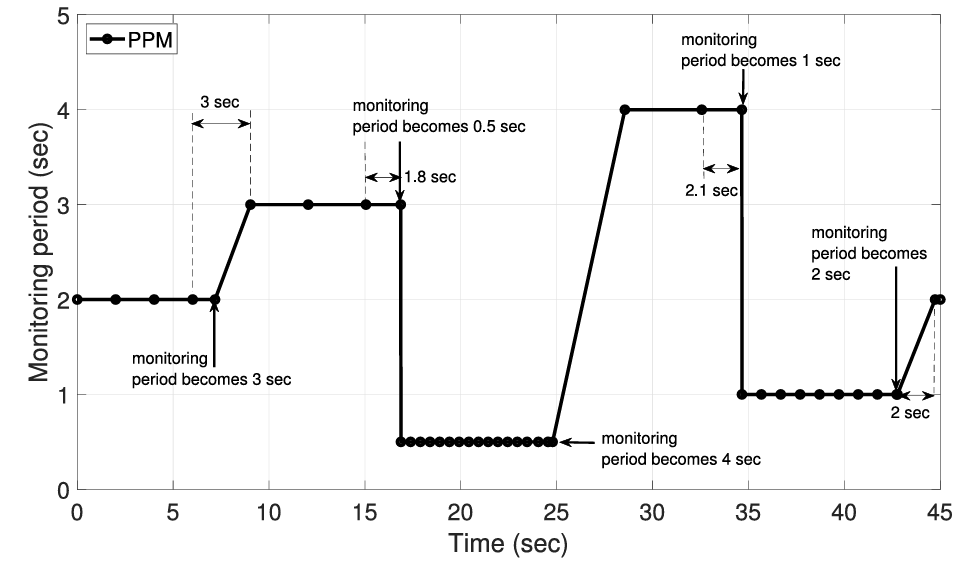

  图 18. PPM 的适应能力。

4.3 对转发性能的影响

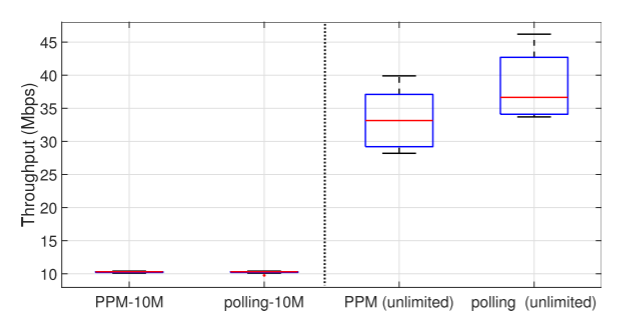

• 由于监控任务由交换机自主完成，在硬件交换机上（尽管本文实验基于软件交换机 BMv2）预计不会对正常数据转发产生明显影响，且在带宽瓶颈时差异较小。使用 iPerf 生成从主机 1 到主机 2 的 TCP 流量，持续 60 秒，流量的数据包大小为 1514 字节。重复测量 10 次以获得平均结果。结果如图 11 所示。

  图 11. 基于 BMv2 软件交换机的 PPM 对吞吐性能的影响。

4.4 混合监控策略

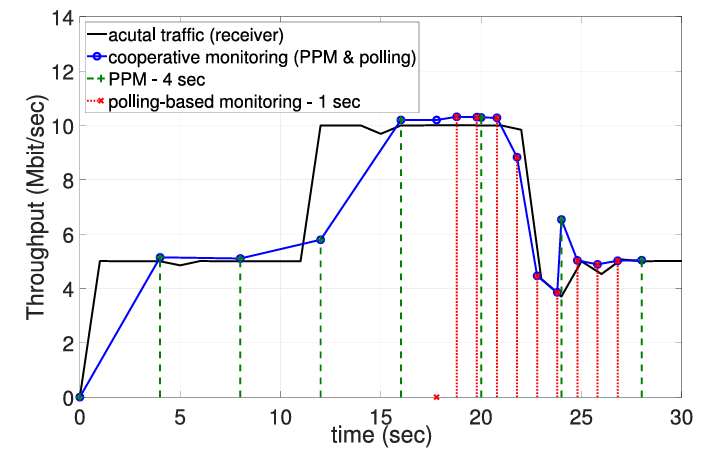

• 论文还探讨了将 PPM 与传统轮询方法结合的方案，通过混合方式既能确保监控精度，也能在某些情况下进一步减小监控开销，从而获得更全面的网络状态信息。如图 19 所示。

  图 19. 采用混合监控进行吞吐量检测。

5 结论与未来工作

论文最后总结了 PPM 方案的优势：

• 降低监控开销: 通过主动上报机制和数据平面内的计算，显著减少了因频繁轮询而产生的开销。
• 分布式监控管理: 将监控负担分散到各个交换机上，从而减轻控制器压力。
• 动态适应性: 控制器能够实时调整监控阈值，实现高效且精确的流量监控。

未来工作的方向包括在更大规模和实际网络环境下（尤其是硬件 P4 交换机环境中）进一步验证 PPM 的性能，以及探索更多基于 P4 的监控创新方案。
