FAPM: A Fake Amplification Phenomenon Monitor to Filter DRDoS Attacks With P4 Data Plane

发表期刊：IEEE Transactions on Network and Service Management
发表时间：26 August 2024
DOI：10.1109/TNSM.2024.3449889

1 研究背景与动机

1.1 DRDoS 攻击简介

Distributed Reflection Denial-of-Service (DRDoS) 是一种常见且破坏性极强的 DDoS 攻击形式，其关键机制是通过伪造源 IP 发送请求，引诱中间服务器向受害者主机反射大规模响应，从而实现攻击放大。

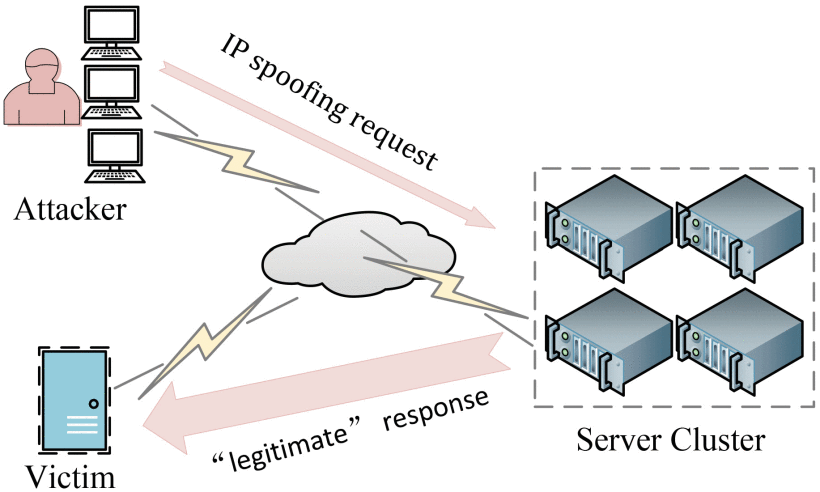

图 1. DRDos 攻击原理

1.2 面临的挑战

• 常规方法部署于服务器端，负载高，响应慢。
• 多数检测方案针对已知协议，难以应对新型攻击。
• 数据平面 P4 方案虽具低延迟，但受限于计算与状态存储能力。

2 FAPM 系统简介

FAPM 是一个部署于受害者网络边缘交换机上的轻量级检测系统，创新性地提出 伪放大现象（Fake Amplification Phenomenon） 作为攻击识别特征。

核心思想：

• DRDoS 攻击会导致双向流中一方流量远大于另一方。
• 在数据平面计算双向包长度差异，判断是否存在伪放大现象。
• 控制平面负责决策、防御规则下发和动态调参。

3 关键技术设计

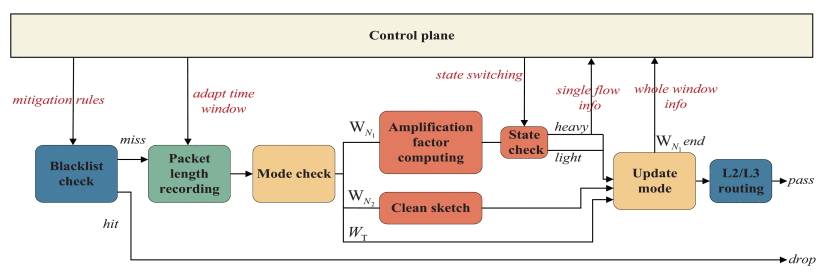

图 8. FAPM 架构

3.1 “后窗辅助前窗”机制（Latter Window Assisting Former Window）

为解决 P4 无法一次性高效统计并清理滑动窗口数据的问题，FAPM 设计了双 Sketch 结构（$S$与$S^{\prime }$）：

• 当前窗口收集统计值（Working Sketch）
• 上一窗口延迟一个窗口周期处理（Reserving Sketch）
• 引入三个子窗口（$W_T$, $W_{N1}$, $W_{N2}$）均匀分摊工作负载，避免数据面突发计算压力。

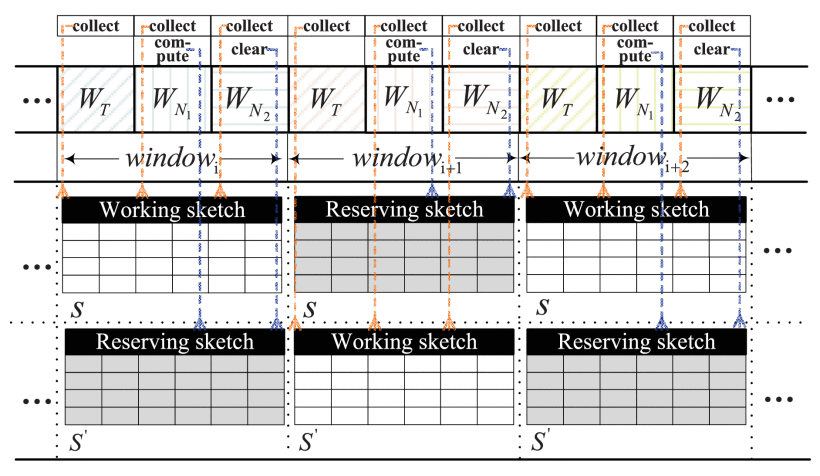

图 5. “后窗辅助前窗”机制示意图

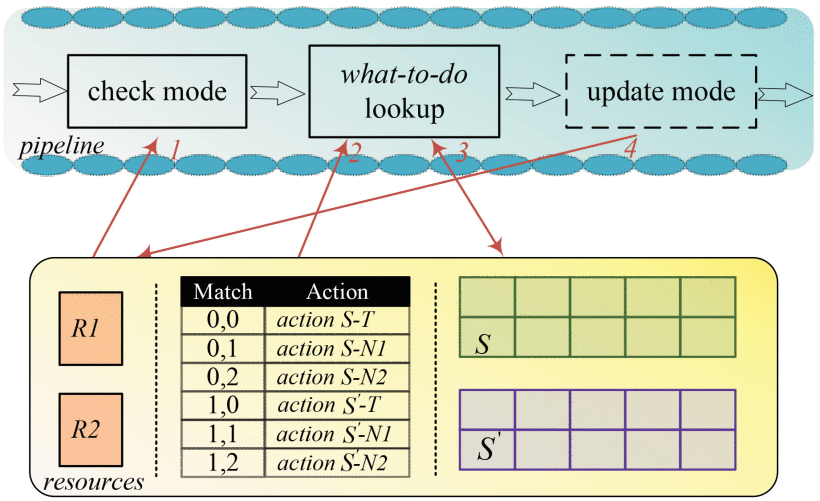

图 6. “后窗辅助前窗”的工作流程

3.2 放大因子计算器

由于 P4 不支持除法，FAPM 使用位运算替代：

• 取两方向包长的最高位“1”索引差（表示放大倍数的 2 的指数级差异）
• 分类为 11 档（0~10），显著减少上报数据量

3.3 控制平面逻辑

• 利用 Wasserstein 距离（EMD） 比对当前窗口放大因子分布与攻击/正常模型的相似度。
• 实现状态迁移图：
  • 正常状态 → 可疑状态（重模式收集）
  • 若连续 3 个窗口异常 → 确认攻击 → 下发丢包规则
  • 攻击缓解后恢复轻模式

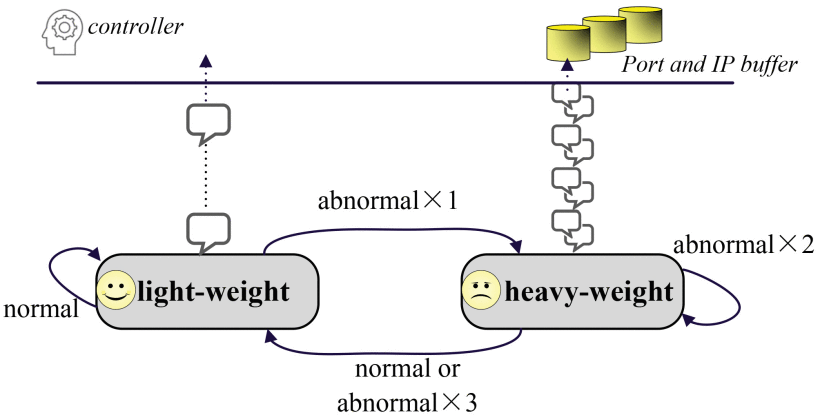

图 9. FAPM 的状态转换机制

3.4 动态窗口调整

控制面根据流量速率动态调整窗口长度 $W_T$：

• 流量高：减少窗口，降低哈希冲突
• 流量低：延长窗口，降低通信负载

4 实验评估与结果

4.1 实验平台

• Mininet + BMv2 仿真
• 数据平面程序用 P4 语言编写，控制平面通过 P4Runtime 通信

4.2 实验亮点

• 与传统窗口方案对比，FAPM 避免末包延迟抖动，稳定性强。
• 动态调窗显著降低哈希冲突与通信频率。
• 在 CIC-DDoS2019 数据集上，使用 k-means（EMD 距离）聚类，检测准确率达 91.36%。
• 定义新指标“Mitigation Efforts (ME)”综合评估检测时效与缓解响应，FAPM 均值 >2，表现优异。
• 通信开销低于 1Kbps，内存占用仅数 KB 级，极具实用性。

5 对比与创新点

特性	NETHCF	DIDA	FAPM
是否全部署于数据面	部分	是	否
是否需多交换机协同	否	是	否
支持动态调窗	否	否	✅
放大因子计算方式	TTL 跳数	请求响应比	位移近似计算 ✅
数据压缩	无	无	✅ 11 类因子压缩
通信负载	较高	较高	✅ 1 Kbps 以内

6 总结与启示

FAPM 为网络边缘防护提供了一种低成本、高效率、实用性强的轻量级 DRDoS 攻击防御方案。其设计在可编程数据面资源有限的背景下，通过精妙的结构分工与近似计算方式，实现了高性能反射攻击识别。

后续工作建议：

• 硬件平台（如 Tofino）部署测试
• 支持多类型 DDoS 攻击识别
• 探索更丰富的控制平面-数据平面协同机制
